Предназначены для контроля аварийного схода конвейерной ленты в сторону и выдачи сигнала (путем замыкания или размыкания электрической цепи) в систему дистанционного или автоматического управления на всех типах ленточных конвейеров.

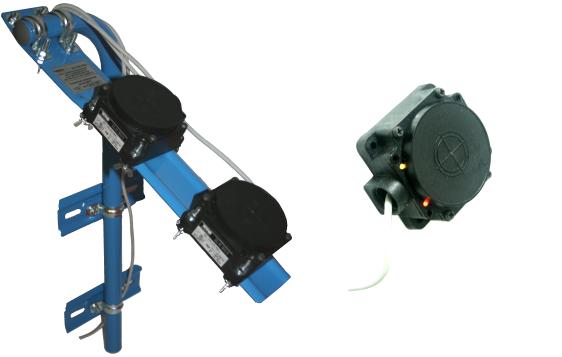

Датчики контроля схода ленты емкостные ДКСЛ-Е

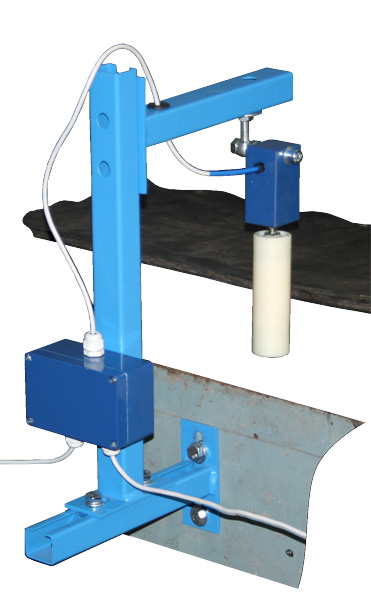

Датчик заштыбовки
Возможны два варианта установки датчиков:

Вариант 1.

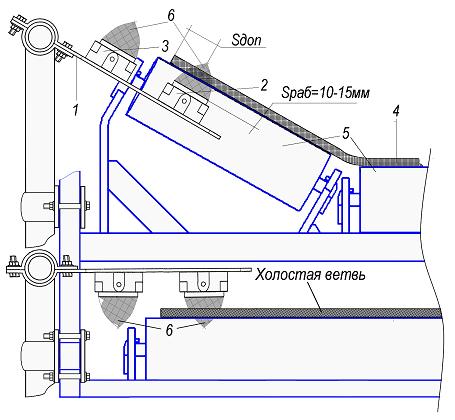

На установочную платформу (1), закрепленную с одной из сторон конвейера, монтируются два бесконтактных датчика ДКСЛ (2 и 3), имеющих возможность перемещаться вдоль оси платформы. При монтаже датчик (2) устанавливается под лентой конвейера (4), на границе допустимого положения одного края ленты (Sдоп=10% от ширины конвейерной ленты). Датчик (3) устанавливается на границе допустимого положения противоположного края ленты. Выход ленты из чувствительной зоны (6) датчика (2) вызывает изменение его логического сигнала – режим «авария – сход ленты вправо». Вход ленты в чувствительную (6) зону датчика (3) вызывает изменение его логического сигнала – режим «авария – сход ленты влево».

Вариант 2.

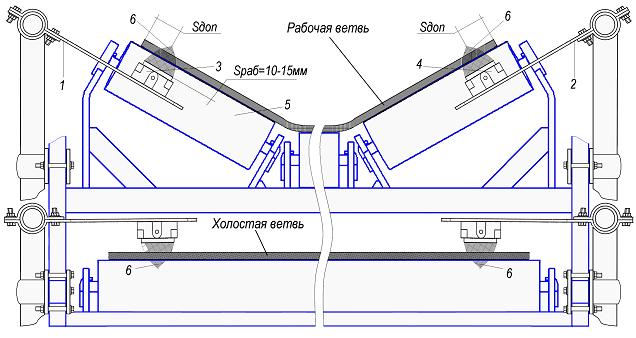

На установочные платформы (1 и 2) закрепленные с каждой стороны конвейера, монтируются по одному датчику (3 и 4), под конвейерной лентой, на границе допустимого положения противоположного края ленты. (S=10% от ширины конвейерной ленты). Выход ленты из чувствительной зоны (6) датчика (3) вызывает изменение его логического сигнала – режим «авария – сход ленты».





Технические характеристики
 Наименование - ДКСЛ-Е …
3-х, 4-х проводные датчики постоянного напряжения 3-х проводные датчики постоянного напряжения с открытым коллектором 2-х проводные датчики переменного/ постоянного напряжения
… 31Р
… 32Р
… 43Р
… 31N
… 32N
… 43N
… 31РO
… 32РO
… 31NO
… 32NO
… 11
… 12
Расстояние срабатывания, мм
 40 40 40
Напряжение питания, В
 10 … 30 DC 10 … 30 DC 20 … 320 АС /
20 … 250 DC
Напряжение коммутации нагрузки, В
 - 5…65 DC -
Максимальный рабочий ток, Imax мА
 400/ 250* 250 500
Остаточный ток, Imax мА
 - - ≤5
Импульсный ток при t=20мс
 - - 3 А, f=1 Гц
Падение напряжения при Imax, В
 ≤ 2,5 ≤ 2,5 ≤5
Диапазон рабочих температур, °С
• высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ
Степень защиты по ГОСТ 14254-96
 IP67 IP67 IP67

Подключение с помощю кабеля, L=2м
(При заказе другой длины, в конце наименования указать количество метров)

 3х0,34 мм2;
4х0,25 мм2		 3х0,34 мм2 3х0,34 мм2
Габаритные размеры, мм
 80х80х40 80х80х40 80х80х40

Тип контакта датчика и схему подключения смотри на странице "Схемы подключения датчиков"

Датчик ДКСЛ-Е изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур.
Пример обозначения датчика в документации и заказах:
ДКСЛ-Е-43РО-НТ-5, где
43 - четырехпроводный датчик с переключающим контактом;
PО - тип транзисторного ключа датчика PNP; открытый коллектор;
НТ - для работы в условиях пониженных температур;
5 - подключение кабелем, длиной 5 метров.




Датчики контроля схода ленты индуктивные (с верхним креплением) ДКСЛ-ИВ

Датчик заштыбовки
В основе изделия - датчик наклона, на базе индуктивного бесконтактного выключателя. Данный принцип позволяет до минимума сократить механические составляющие, что обеспечивает высокую надежность и долговечность изделия. Датчик имеет гидростабилизатор, демпфирующий вибрацию и исключающий ложные срабатывания. Схема установки датчиков ДКСЛ-ИВ:

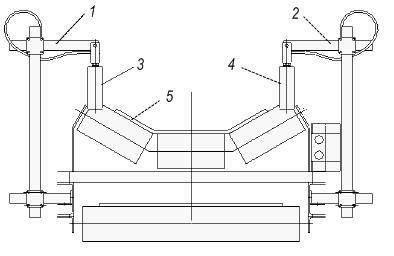

На кронштейны (1 и 2) закрепленные с каждой стороны конвейера, вертикально, монтируются по одному датчику (3 и 4), на границе допустимого положения края ленты. (S=10% от ширины конвейерной ленты). Выход ленты (5) из допустимой зоны приводит к наклону датчика. Отклонение датчика от вертикальной оси свыше 20º вызывает изменение его логического сигнала – режим «авария».



Технические характеристики
 Наименование - ДКСЛ-ИВ …
3-х, 4-х проводные датчики постоянного напряжения 3-х проводные датчики постоянного напряжения с открытым коллектором 2-х проводные датчики переменного/ постоянного напряжения
… 31Р
… 32Р
… 43Р
… 31N
… 32N
… 43N
… 31РO
… 32РO
… 31NO
… 32NO
… 11
… 12
Расстояние срабатывания, мм
 20 20 20
Напряжение питания, В
 10 … 30 DC 10 … 30 DC 20 … 250 АС /
20 … 320 DC
Напряжение коммутации нагрузки, В
 - 5…65 DC -
Максимальный рабочий ток, Imax мА
 250 250 500
Остаточный ток, Imax мА
 - - ≤1,7
Импульсный ток при t=20мс
 - - 3 А, f=1 Гц
Падение напряжения при Imax, В
 ≤ 2,5 ≤ 2,5 ≤5
Диапазон рабочих температур, °С
• высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ, при t= -60…+50°C - 2НТ
Степень защиты по ГОСТ 14254-96
 IP67 IP67 IP67

Подключение с помощю кабеля, L=2м
(При заказе другой длины, в конце наименования указать количество метров)

 3х0,34 мм2;
4х0,25 мм2		 3х0,34 мм2 3х0,34 мм2
Габаритные размеры, мм
 Ø38 х 170 Ø38 х 170 Ø38 х 170

Тип контакта датчика и схему подключения смотри на странице "Схемы подключения датчиков"


Датчик ДКСЛ-ИВ изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур.
Пример обозначения датчика в документации и заказах:
ДКСЛ-ИВ-31NО-2НТ-10, где
31 - трехпроводный датчик с замыкающим контактом;
NО - тип транзисторного ключа датчика NPN, открытый коллектор;
2НТ - для работы в условиях пониженных температур t= -60…+50°C;
10- подключение кабелем, длиной 10 метров.

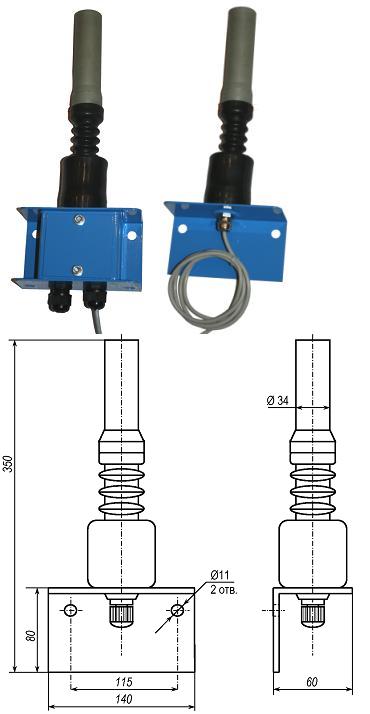

Датчики контроля схода ленты индуктивные (с нижним креплением) ДКСЛ-ИН
В основе изделия - датчик наклона, на базе индуктивного бесконтактного выключателя. Данный принцип позволяет до минимума сократить механические составляющие, что обеспечивает высокую надежность и долговечность изделия. Датчик имеет гидростабилизатор, демпфирующий вибрацию и исключающий ложные срабатывания.

Датчики ДКСЛ-ИН монтируются вертикально, с каждой стороны конвейера, с помощью крепежа имеющегося на корпусе. Они устанавливаются на границе допустимого положения края ленты (S=10% от ширины конвейерной ленты) - режим "штатный". Выход ленты из допустимой зоны приводит к наклону верхней, чувствительной части датчика. Ее отклонение от вертикальной оси свыше 20º вызывает изменение логического сигнала – режим «авария – сход ленты».


Технические характеристики
 Наименование - ДКСЛ-ИН …
3-х, 4-х проводные датчики постоянного напряжения 3-х проводные датчики постоянного напряжения с открытым коллектором 2-х проводные датчики переменного/ постоянного напряжения
… 31Р
… 32Р
… 43Р
… 31N
… 32N
… 43N
… 31РO
… 32РO
… 31NO
… 32NO
… 11
… 12
Расстояние срабатывания, мм
 20 20 20
Напряжение питания, В
 10 … 30 DC 10 … 30 DC 20 … 250 АС /
20 … 320 DC
Напряжение коммутации нагрузки, В
 - 5…65 DC -
Максимальный рабочий ток, Imax мА
 250 250 500
Остаточный ток, Imax мА
 - - ≤1,7
Импульсный ток при t=20мс
 - - 3 А, f=1 Гц
Падение напряжения при Imax, В
 ≤ 2,5 ≤ 2,5 ≤5
Диапазон рабочих температур, °С
• высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ, при t= -60…+50°C - 2НТ
Степень защиты по ГОСТ 14254-96
 IP67 IP67 IP67

Подключение с помощю кабеля, L=2м
(При заказе другой длины, в конце наименования указать количество метров)

 3х0,34 мм2;
4х0,25 мм2		 3х0,34 мм2 3х0,34 мм2
Габаритные размеры, мм
 350 х 140 х 65 350 х 140 х 65 350 х 140 х 65


Тип контакта датчика и схему подключения смотри на странице "Схемы подключения датчиков"




Датчик ДКСЛ-ИН изготавливается в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур.
Пример обозначения датчика в документации и заказах:
ДКСЛ-ИН-32Р-7, где
32 - трехпроводный датчик с замыкающим контактом;
P - тип транзисторного ключа датчика PNP;
7 - подключение кабелем, длиной 7 метров.
