Датчики DOL 45, MS 45, EC30
- Емкостные датчики с регулируемой задержкой срабатывания и релейным выходом.
- Емкостный встраиваемый датчик CSB AC41A5-01G-6-LS27 с переменным напряжением питания, исполнение М18х1.

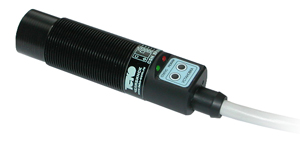

Программируемый емкостный датчик CSN EF89P5-863-20-L
Новинка компании Теко – современное, практичное и выгодное решения целого ряда технических задач.
Емкостный датчик CSN EF89P5-863-20-L применяется для контроля заполнения и опустошения различных емкостей, как жидкими, так и сыпучими материалами (паспорт на датчик).
Область применения: пищевая, химическая, сельскохозяйственная и другие отрасли.
Датчик может быть запрограммирован так, как это необходимо. Настраивается расстояние срабатывания, задержка выключения и задержка включения. Данные настройки можно легко и быстро изменять самостоятельно.
CSN EF89P5-863-20-L – это полностью взаимозаменяемы аналог таких датчиков, как MS 45R (BigDM), DOL 45R (SCOV), которые применяются для контроля уровня заполнения комбикормом кормушек, для управления приводом шнека кормораздачи на птицефабриках, для контроля заполнения промежуточных и первичных бункеров.
Устойчивость к внешним воздействиям.
Емкостный датчик CSN EF89P5-863-20-L, благодаря прочному корпусу из материала Tecaform, устойчив к воздействию горячей водой, растворенными кислотами, растворителями, различными моющими веществами.
Наличие специального штуцера на кабельном вводе (фитинга) дает возможность использовать различные гофры для защиты кабеля. Обжатие гофор происходит по фитингу.
Настройка емкостного датчика CSN EF89P5-863-20-L
Разные типы задержки срабатывания: задержка выключения, задержка включения, работа без задержки. При входе или выходе материала или объекта в зону (из зоны) контроля емкостного датчика коммутация нагрузки датчика произойдет только по истечении заданного времени.
Может быть установлено различное время задержки срабатывания от одной секунды до четырех часов с дискретностью – в одну секунду. Данное свойство позволяет устанавливать один емкостный датчик вместо двух, расположенных сверху и снизу, если точно известна скорость заполнения емкости.
Также может быть настроено расстояние срабатывания.
Регулировка степени чувствительности датчика позволяет производить настройку срабатывания на различные материалы и объекты, исключая ложное срабатывание при контакте с материалами, имеющими иные свойства диэлектрической проницаемости.
Технические характеристики
|
Размер корпуса |
М30х1,5х130 |
||
|
Способ установки |
Невстраиваемый |
||
|
Состояние выхода |
NO/NC |
||
|
Коммутирующий элемент |
реле |
||
|
Номинальный зазор, Sном. |
20 мм |
||
|
Напряжение питания |
90...250 В АС |
||
|
Продолжительность формируемой задержки включения (выключения) |
от 1 секунды до 4 часов |
||
|
Дискретность установки задержки |
1 с |
||
|
Индикация наличия объекта |
Есть |
||
|
Индикация срабатывания |
Есть |
||
|
Диапазон рабочих температур |
-250 С...+750 С |
||
|
Материал корпуса |
Tecaform |
||
|
Присоединение (кабель) |
5х0,75 мм2,L=2м |
||
|
Степень защиты по ГОСТ 14254-96 |
IР65 |
||
|
Параметры коммутирующего элемента (реле) |
|
|
|
|
|
Переменный ток (AC) |
Постоянный ток (DC) |
|
|
Напряжение питания |
< 250 B |
< 200 B |
|
|
Ток нагрузки |
0,1...4 A |
0,1...2 A |
|
|
Мощность нагрузки |
< 1000 BA |
< 50 Вт |
|

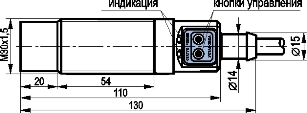

Габаритный чертеж

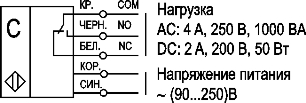

Схема подключения
Емкостные датчики с регулируемой задержкой срабатывания и релейным выходом
CSN E88P-861-20-L
CSN E88P-862-20-L
предназначены для контроля уровня заполнения кормушек и управления приводом шнека кормораздачи.
Может применяться в качестве датчика уровня заполнения первичных и промежуточных бункеров комбикормами, а так же для контроля наличия/отсутствия различных сыпучих и жидких материалов.
Аналог датчиков DOL 45R (SCOV), MS45 (BigDutchman), VC11, VC12 (Carlo Gavazzi)
Исполнения датчика:
CSN E88P-861-20-L с регулируемой задержкой включения (паспорт на датчик)
CSN E88P-862-20-L с регулируемой задержкой отключения (паспорт на датчик)
Датчик предназначен для контроля уровня заполнения кормушек и управления приводом шнека кормораздачи.
Может применяться в качестве датчика уровня заполнения первичных и промежуточных бункеров комбикормами, а так же для контроля наличия/отсутствия различных сыпучих и жидких материалов.
| Номинальное расстояние срабатывания, мм | 20 |
| Рабочий зазор, мм | 0...16 |
| Диапазон регулировки расстояния срабатывания, мм | 0..40 |
| Напряжение питания переменного тока, В | 90..250 |
| Номинальный коммутируемый ток контактами реле (максимальный), А | 0,1…5(8) |
| Гарантированное количество переключений реле на переменном токе при: | |
| 250 В, 8A cosf=1 | 100 000 |
| 250 В, 8A cosf=0,7 | 60 000 |
| 250 В, 8A cosf=0,4 | 40 000 |
| Задержка срабатывания при подаче напряжения питания, мс | 200 |
| Частота переключения (при минимальной задержке вкл./откл.),Гц, не менее |
0,5 |
| Диапазон регулировки задержки включения (CSN E88P-861-20-L), с | 2...60 |
| отключения (CSN E88P-862-20-L), с | 2...60 |
| Индикация наличия объекта | Есть |
| Индикация срабатывания | Есть |
| Диапазон рабочих температур, °С | минус 25 … +75 |
| Способ установки | невстраиваемый |
| Материал корпуса | полимер |
| Степень защиты по ГОСТ 14254-96 | IP67 |

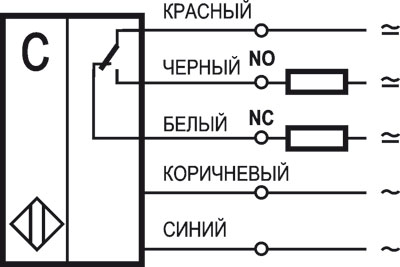

Схема подключения

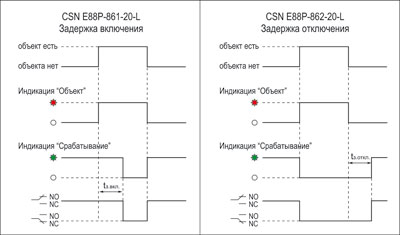

Временные диаграммы

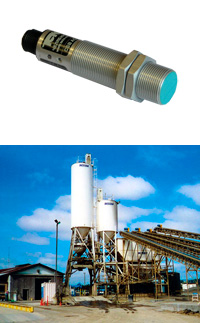

Емкостный встраиваемый датчик CSB AC41A5-01G-6-LS27 с переменным напряжением питания, исполнение М18х1.
Датчик не имеет аналогов у отечественных производителей и практически не представлен зарубежными поставщиками.
Емкостные датчики с питанием от источника переменного напряжения могут включаться прямо в сеть переменного напряжения последовательно с нагрузкой (промежуточным реле, вспомогательным контактором, магнитным клапаном и т.п.).
Емкостные датчики могут применяться в системах автоматизации для контроля уровня сыпучих материалов и жидкостей в бункерах, силосах, цистернах, для контроля движения и положения подвижных частей механизмов технологического оборудования.
Датчик имеет светодиодную индикацию приближения объекта контроля и регулировку зоны срабатывания. Тип выхода - нормально открытый или нормально закрытый ключ.
Типовое применение - Контроль уровня наполнения резервуаров, емкостей, контейнеров; датчики подпора норий, транспортеров, весов; сигнализация обрыва лент; подсчет и контроль бутылок, пакетов и другой упаковки.
Технические характеристики
| Формат, мм |
М18х1х82 |
| Способ установки в металл |
Встраиваемый |
| Выход датчика |
Замыкающий |
| Номинальный зазор, Sном. |
6 мм |
| Рабочий зазор, Sраб. |
0...4,8 мм |
| Гистерезис |
5...20% |
| Напряжение питания, Uраб. |
20...250 В АС |
| Рабочий ток, Iраб. |
5...250 мА |
| Остаточный ток |
≤ 2,5 мА |
| Максимальный ток, Imax при длительности импульса < 20мс и частоте < 1Гц |
3А |
| Падение напряжения при Iраб. |
≤ 5В |
| Частота переключения, Fmах |
25 Гц |
| Диапазон рабочих температур |
-25oС...+75oС |
| Защита от короткого замыкания нагрузки |
Нет |
| Индикация состояния выходного ключа |
Есть |
| Заземляющий вывод |
Есть |
| Материал корпуса |
Д16Т |
| Рекомендуемый соединитель |
CS S27-2, CS S28-2 |
| Степень защиты по ГОСТ 14254-96 |
IР65 |

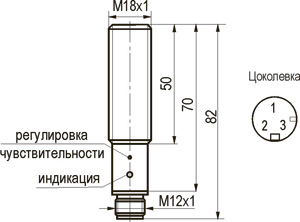

Габаритный чертеж
Схемы подключения
CSB AC41A5-02G-6-LS27
