Экономичные датчики уровня INNOLevel

Флажковый датчик контроля уровня сыпучих веществ INNOLevel

От 4900 руб. с НДС.
Вегда в наличии на складе! Количество уточняйте по телефону (351) 729-82-00.

Выключатель INNOLevel представляет собой датчик уровня заполнения и используется для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы датчика уровня следующий: измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом, происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материла, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика уровня для сыпучих материалов INNOLevel:

Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
Строительные материалы (цемент, сухие смеси, гипс)
Пищевые продукты (мука, сахар, крахмал)
Древесные сыпучие материалы (опилки, пелетные гранулы)
Комбикорма
Зерно

и многое другое.

Преимущества:

Выключатель INNOLevel является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

Сертификаты ATEX для пылевых взрывоопасных сред
Высокий коэффициент полезного действия
Надежность
Широкий круг применения

Технические данные датчика уровня INNOLevel
Корпус	Алюминий, степень защиты IP66
Допуски	ATEX II 1/2D
Температура процесса	-25 °C ..+ 80 °C
Давление	Макс. +0,8 Бар
Чувствительность	От 100 г/л, 3 регулировочных положения
Напряжения питания	110-120 VAC или 220-240 VAC, 50-60 Гц 24 VAC или 48 VAC, 50-60 Гц 24 VDC
Технологическое подключение	Резьба R 1 ½”, NPT 1 ¼”
Подшипник	Высококачественный подшипник скольжения с тефлоновым покрытием

Документация:

Артикул	Описание
Датчики в общепромышленном исполнении
INNOLevel IL-LAA	Общепром. исполнение, 230V AC, 50-60 Hz, 1 об/мин, резьба R 1½дюйма, IP66, -25 +80 С, L=150 мм, выход-реле
INNOLevel IL-LBA	Общепром. исполнение, 115V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход-реле
INNOLevel IL-LCA	Общепром. исполнение, 48V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход-реле
INNOLevel IL-LDA	Общепром. исполнение, 24V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход-реле
INNOLevel IL-LEA	Общепром. исполнение, 24V DC, 1 об/мин, резьба R 1? дюйма, IP66, -25 +80 С, L=150 мм, выход-реле
Датчики во взрывозащищенном исполнении ATEX II 1/2D
INNOLevel IL-LAA-Ex	Взрывозащ. исполнение, 230V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход- реле
INNOLevel IL-LBA-Ex	Взрывозащ. исполнение, 115V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход- реле
INNOLevel IL-LCA-Ex	Взрывозащ. исполнение, 48V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход- реле
INNOLevel IL-LDA-Ex	Взрывозащ. исполнение, 24V AC, 50-60 Hz, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход- реле
INNOLevel IL-LEA-Ex	Взрывозащ. исполнение, 24V DC, 1 об/мин, резьба R 1½ дюйма, IP66, -25 +80 С, L=150 мм, выход- реле

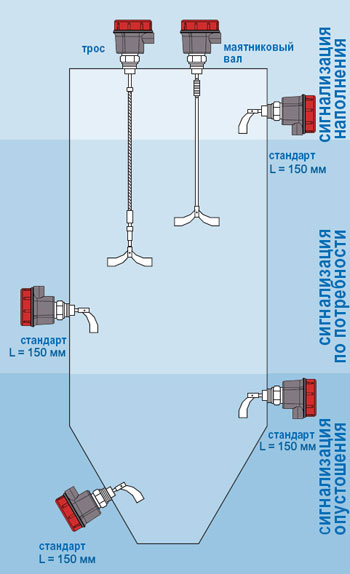

Варианты установки датчика уровня

Датчик уровня INNOlevel

Вибрационный датчик контроля уровня сыпучих веществ INNOLevel Vibro

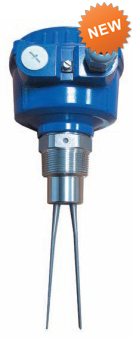

Вибрационный датчик контроля уровня Innolevel Vibro

В наличии на складе! 9900 руб. с НДС.

Вибрационный датчик уровня INNOLevel Vibro может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.

Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.

Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).

Принцип работы вибрационного датчика уровня INNOLevel Vibro

Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Артикул	Описание
INNOLevel Vibro IL-VM	Предельный выключатель уровня заполнения в алюм. корпусе; чувствительность 150..60 г/л; удлинитель 170 мм - нерж. сталь 316TI; -40 +150 С; Pmax=10 bar; IP 66; соединение - резьба 1 ½", 19-230 VAC -- 19-50 VDC, 2 релейных выхода

Применение

Cыпучие материалы плотностью от 60 г/л:

растительного происхождения: мука, сода, крахмал, лузга, сухое молоко, древесная пыль и пр.,
нерастительного происхождения: песок, цемент, сухие смеси, сода, удобрения и пр.

Датчик измерения уровня сыпучих веществ INNOLevel LOT

Принцип работы INNOLEVEL LOT

INNOLevel Lot устанавливается на крышке емкости. Чувствительный груз, закрепленный на конце ленты которая намотана на катушку с электромеханическим приводом, опускается в емкость. Как только чувствительный груз касается поверхности измеряемого материала, направление вращения катушки меняется на противоположное и груз возвращается в свое исходное положение. Во время движения чувствительного груза вниз, пройденное расстояние измеряется электронно благодаря вращению катушки с лентой. Микропроцессор переводит измеренную дистанцию в аналоговый выходной сигнал, который учитывает особенности объема и геометрии силосной конструкции. Выходной сигнал обновляется после прикосновения чувствительного груза к измеряемому материалу.

Применяется для материалов:

мука
зерно
комбикорма
цемент
песок
пвх
опилки

Работает вместе с системой индикации уровня заполнения СилосМастер.
