Лазерный датчик перемещения


Лазерный датчик перемещения (ЛДП) - оптоэлектронное устройство для измерения расстояний и линейных перемещений.

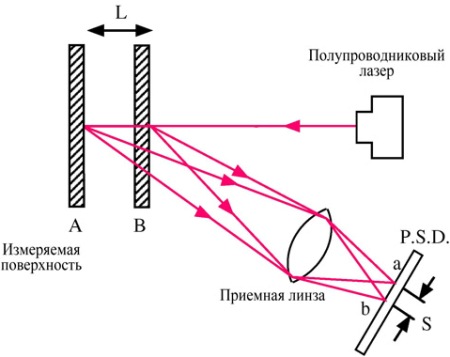

Измерения выполняются по методу оптической триангуляции:

Расстояние S - перемещение пятная проекции отраженного лазерного луча на фоточувствительный элемент. В ЛДП серии CD в качестве фотоэлементов применяются полупроводниковые сегментные детекторы PSD (Position Sensing Detector), матрицы и линейки КМОП и ПЗС. Усовершенствованная оптическая система, обеспечивающая малые размеры пятна проекции, наряду с высокой разрешающей способностью фотоэлемента, позволяют производить измерения линейных перемещений и расстояний с точностью от 0,02 микрон.

Матрица изображений подключена к высокоскоростному микропроцессору, который преобразует сигналы измерений в выходные сигналы датчика: дискретный, аналоговый, цифровой (последовательный RS-422).
Высокая разрешающая способность и быстродействие позволяют использовать ЛДП для измерений биений и вибрации (валов), т.к. вибрация - это тоже перемещение.



Лазерный датчик перемещения, Серия CD1 - полностью самодостаточный датчик. Фотоэлемент - PSD. Излучатель - лазер, Класс II, 650нм. CD1 имеет дискретный PNP или NPN и аналоговый (токовый, 4...20мА) выходы.

Серия CD1 включает модели с расстоянием чувствительности (фокусное расстояние плюс/минус): 30±4мм., 50±10мм., 100±35мм., 130±50мм., 250±150мм.

Три режима регулировки чувствительности: фиксированный, автоматический, настраиваемый. Настройка чувствительности производится с помощью кнопки (TEACH-IN) или дистанционно (по управляющему выходу). Максимальная разрешающая способность (по моделям, для соответвстующих расстояний): 1, 3, 15, 20, 150 микрон.

Лазерный датчик перемещения, Серия CD3 - полностью самодостаточный датчик. Фотоэлемент - CMOS-матрица.

Излучатель - лазер, Класс II, 650нм. CD3 имеет дискретный PNP или NPN и аналоговый (токовый, 4...20мА) выходы. Серия CD3 включает модели с расстоянием чувствительности (фокусное расстояние плюс/минус): 30±4мм., 50±10мм., 80±15мм., 100±40мм., 250±150мм.

Линейность - ±1% FS. Температурный дрейф - ±0,08% FS/°C. Регулировки чувствительности автоматическая или с помощью кнопки обучения (TEACH-IN). Максимальная разрешающая способность (по моделям, для соответвстующих расстояний): <2, <8, <8, 10, 50 микрон.

Высокая точность при обнаружении темных объектов. ЛДП серии CD3 выполнены в высокопрочном цинковом корпусе.

Лазерный датчик перемещения, Серия CD4 - представляет собой сенсорную головку, используется совместно с усилителем.

К одному усилителю подключаются 2 датчика CD4. Фотоэлемент - высокоточный линейный датчик перемещений CCD. Модульная система и малые размеры датчиков (головок) позволяют использовать датчики в стесненных местах. Излучатель обычный - лазер, Класс II, 650нм, 1мВт; высокой мощности - лазер, Класс IIIR, 650нм, 5мВт.

Серия CD4 включает 7 моделей с расстоянием чувствительности: 25-35 мм., 65-105 мм., 250-450 мм., 24-26 мм. (зеркальный тип), 25-35 мм. (Класс IIIR), 65-105 мм. (Класс IIIR), 250-450 мм. (Класс IIIR).

Линейность - ±0,1% FS. Температурный дрейф - ±0,01% FS/°C. Максимальная разрешающая способность (по моделям, для соответвстующих расстояний): 1, 3, 40, 0.1, 1, 3, 40 микрон.

Датчики зеркального типа используются для измерения перемещений или толщины отражающих материалов, т.к. компакт-диски, стеклянные или металлические поверхности.

Усилитель преобразует сигналы датчиков в выходные дискретные (PNP, NPN) и аналоговый (4...20мА) сигналы.

Лазерный датчик перемещения, Серия CD33 - полность самодостаточный датчик. Излучатель - лазерный диод, Класс II, 650нм. Серия CD33 включает модели с расстоянием чувствительности: 25-33 мм., 40-60 мм., 65-105 мм., 60-180 мм.

Линейность - ±0,1% FS. Температурный дрейф - ±0,08% FS/°C. Выходные сигналы: дискретные (PNP, NPN), цифровой RS-422. Серия CD33 разработана для использования в составе OEM-оборудования.

Лазерный датчик перемещения, Серия CD5 - пример сбалансированной системы лазерных измерений. Датчики используются как с усилителем, так и самостоятельно с передачей данных через интерфейс RS-422.

Серия CD5 включает модели с узким углом обзора (излучатель - лазерный диод, Класс II, 650нм) с расстоянием чувствительности (фокусное расстояние плюс/минус): 30±5мм., 85±20мм., 350±100мм., 500±200мм.

и соответствующей разрешающей способностью: 0.2, 1, 5, 10 микрон; модели для зеркальных объектов: 25±1мм. (0,02 микрон); модели дальнего действия (излучатель - лазерный диод, Класс IIIa, 658нм, 5мВт): 2000±500мм. (30 микрон).

Датчики выполнены в алюминиевом корпусе, имеют высокую степень герметизации.

Усилитель преобразует сигналы датчиков в выходные дискретные (PNP, NPN) и аналоговый (4...20мА) сигналы. К одному усилителю подключаются 3 датчика.
