Интерфейс программы «Силос-мастер» сочетает в себе два основных достоинства: простоту и понятность для оператора и максимальную информативность и функциональность.
Программа представлена в трех версиях:
- Версия «сервер» – основной элемент программного комплекса, по средствам которого осуществляются все настройки: создание групп объектов, настройка параметров групп, установка режимов измерения, калибровка датчиков и определение их сетевых адресов. Версия «сервер» выводит максимально полную информацию о заполнении объектов и может функционировать без других версий программ системы.
- Версия «оператор» – может быть установлена на компьютере оператора непосредственно перед определенной группой объектов. Отображается информация о заполнении локальной группы объектов (емкостей), подключенной к одному шкафу. Представлено два типа интерфейса: первый выводит только один результат измерения, второй – максимально полный и информативный, представляет информацию идентично версии «сервер».
- Версия «клиент» устанавливается на удаленный компьютер и предоставляет информацию о степени заполнения объектов, подключенных к системе. Функционал позволяет изменять настройки и запускать измерение в ручном режиме для электромеханических датчиков (принудительный запуск измерения вне установленного расписания).
В программе есть четыре окна.
Окно авторизации позволяет разграничить права доступа каждому специалисту в зависимости от выполняемой им задачи. Например, пользователь с правами «оператор» имеет доступ к информации о результатах измерения, права «технолог» дают возможность параметрировать систему и производить определенные настройки.

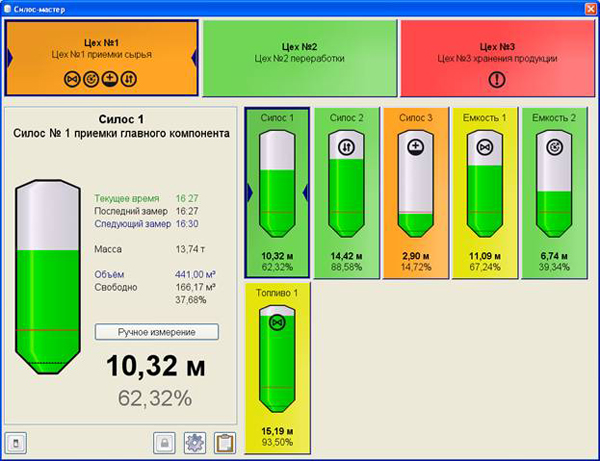

Окно мониторинга – основной рабочий элемент программы, предоставляющий информацию об уровне заполнения емкостей, массе сырья. В окне мониторинга можно выбрать ту или иную группу объектов измерения, для электромеханических датчиков запустить ручное измерение (вне расписания).
На кнопках выбора объекта представлена полная информация о степени и уровне заполнения:
- масса материала, заполняющего объект, в тоннах;
- уровень заполнения в метрах от нижней точки емкости/силоса;
- степень заполнения объекта в процентах;
- объем заполнения в кубических метрах.
Информацию, которая будет демонстрироваться на кнопках, можно определить самостоятельно.
В левой части экрана отображается полная информация по выбранному объекту, а также кнопка запуска «ручного измерения» (запуск измерения вне расписания).

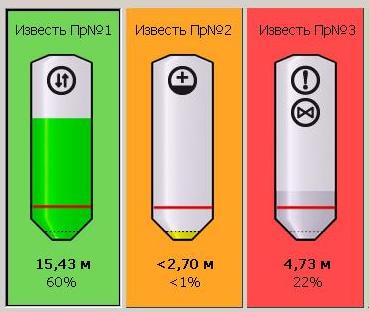

Интерфейс программы имеет цветовую кодировку, позволяющую моментально определять состояние объектов и быстро ориентироваться в программе. Также помогают в работе специальные пиктограммы. Специалист, работающий с комплексом «Силос-мастер» спустя короткое время будет одним взглядом на монитор определять состояние объектов при помощи цветовых обозначений и специальных пиктограмм (маленьких рисунков).

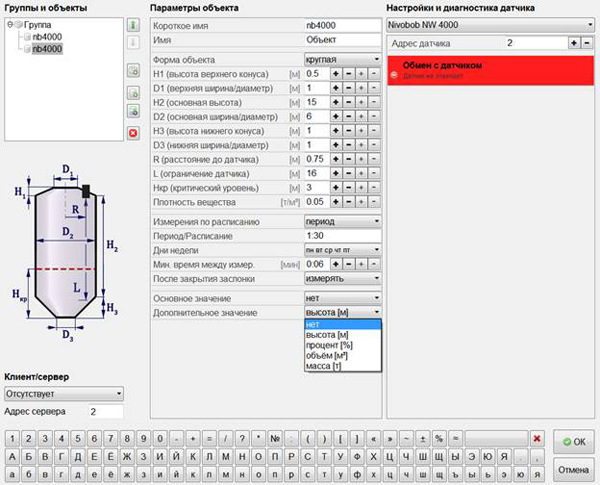

Окно настройки программы доступно только для определенных групп пользователей («технолог» и «технический специалист»). Ограниченный доступ позволяет защитить программу от непроизвольного или злонамеренного изменения настроек.

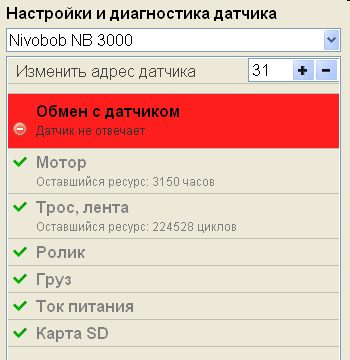

В окне «настройки программы» определяются группы объектов (максимально может быть десять) и объекты (также максимально может быть десять в каждой группе), присваиваются названия, производится расчет объема и массы на основе заданных геометрических и других данных. Производится настройка датчиков.

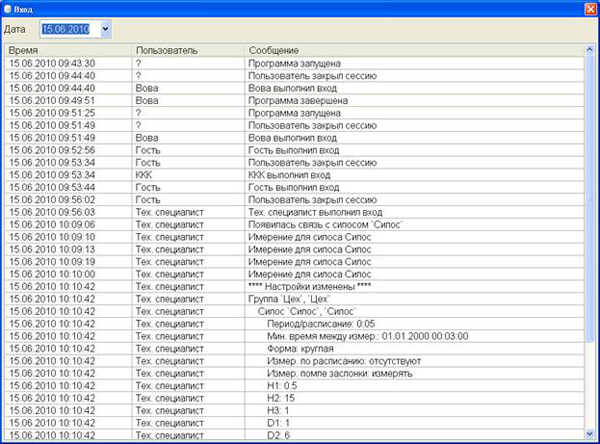

Окно журнал позволяет увидеть подробную статистику действий сотрудников, работающих в программе. Также представлена статистика производимых измерений, аварийных сообщений, информация о техническом состоянии датчиков. Для удобства навигации по журналу есть специальный календарь. Объем данных, записываемых в журнал, ограничен лишь объемом жесткого диска, на котором установлен программный комплекс.
