Структура системы может быть организована по-разному, при этом каждый элемент комплекса будет взаимосвязан и дополнен другим, благодаря чему всегда есть возможность оперативного дополнения и изменения структуры системы.
Вне зависимости от особенностей организации комплекса будут задействованы три основных составляющих:
- датчики, установленные на объектах измерения;
- устройства, обрабатывающие сигналы датчиков (шкафы и модули-конверторы);
- программное обеспечение, производящее расчеты и вывод полученной информации.

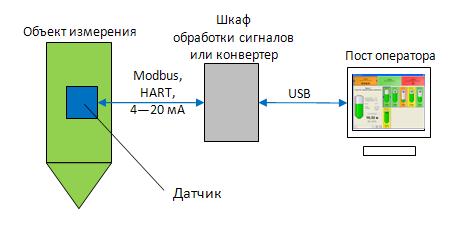

На объекте устанавливается тот или иной тип датчика в зависимости от типа сырья, сигнал от датчика (Modbus, HURT, 4-20 мА) поступает в шкаф или в модуль-конвертор, обрабатывается и поступает на компьютер оператора.

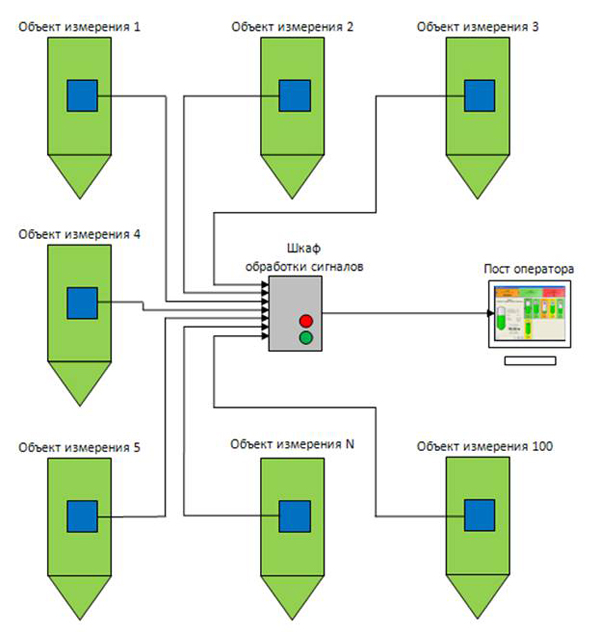

Данная схема позволяет производить контроль одним комплексом над множеством объектов, количество которых может достигнуть 100 шт. При этом просто увеличивается конфигурация шкафа обработки сигнала: добавляется количество модулей ввода и вывода, количество конвертеров. Графически данную схему можно представить так:

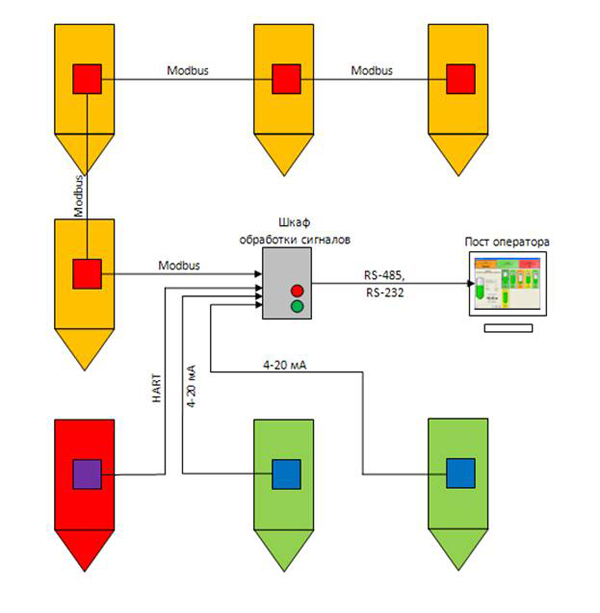

Если необходимо производить мониторинг различных типов сырья и (или) материалов, возникает потребность применять различные типы датчиков с аналоговым и цифровым сигналом. В этом случае шкаф конфигурируется соответствующим образом: датчики передающие информацию по протоколу Modbus подключаются по общей шине, а датчики с аналоговым входом подключаются к шкафу независимо. Объекты с одинаковым типом сырья объединяются в группы. Работа комплекса «Силос-мастре» будет организована по представленной ниже схеме.

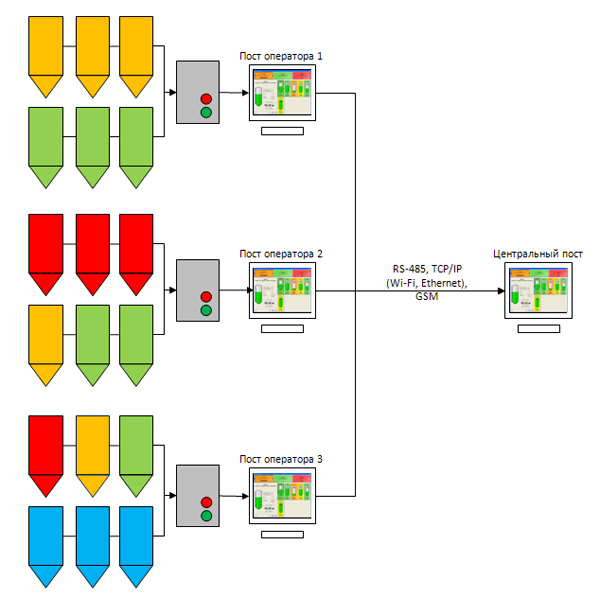

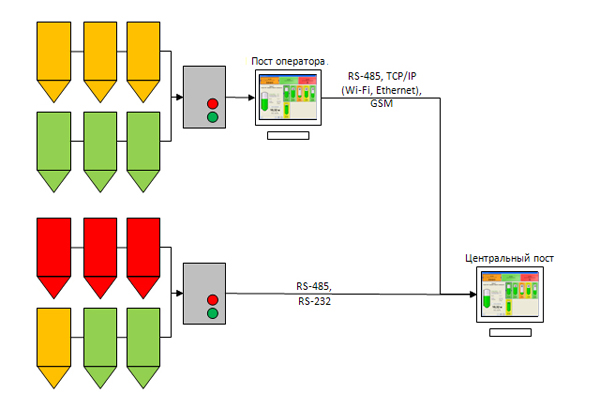

В том случае, если объекты измерения расположены на значительном расстоянии друг от друга и находятся под контролем разных операторов, производится установка необходимого количества шкафов, информация поступает на компьютеры операторов, расположенных непосредственно рядом с объектами (каждый оператор имеет данные только по своему объекту), а далее на центральный пост, куда стекается информация со всех объектов. Передача данных на центральный пост может быть организована по протоколу TCP/IP (Wi-Fi, Ethernet). Пример подобного организации работы комплекса «Силос-мастер» представлен на схеме ниже.

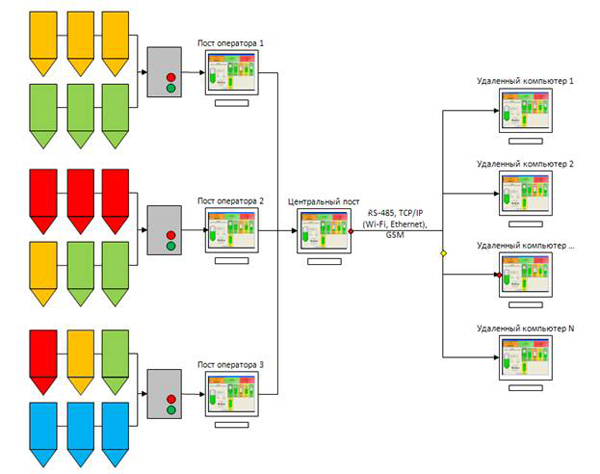

Благодаря дополнительной версии программного обеспечения «Силос-мастер» – программе «клиент» есть возможность с центрального поста передавать данные на удаленные компьютеры, как это представлено на схеме ниже.
Программно-аппаратный комплекс «Силос-мастер» позволяет организовывать работу практически любым удобным способом, создавать как простые, так и сложные структуры, передавать результаты измерений через промежуточные посты на центральный пост и далее на удаленные компьютеры.
«Силос-мастер» – удобное, выгодное и практичное решение многих технических задач, связанных с мониторингом уровня заполения.
