Системы промышленного зрения
Системы промышленного зрения воплощают оптические методы измерений, распознавания образов, очертаний, цветов, символов OCR (Optical Character Recognition)
в автоматических системах управления технологическими процессами.
ООО "ГлавАвтоматика" предлагает зрительные системы CVS и MVS производства компании OPTEX-FA (Япония).

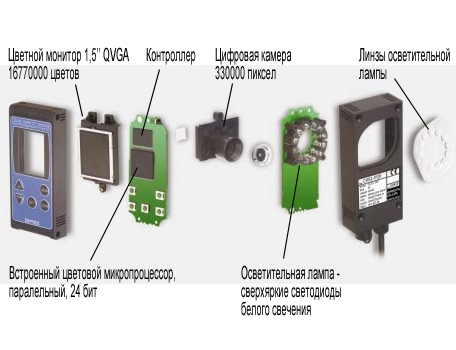

Датчик распознавания цветов серии CVS1
предназначен для сортировки и инспектирования заготовок путем сравнения цветовой палитры. ДЦ серии CVS1 является самостоятельным прибором,
оборудован цифровой камерой, лампой подсветки, контроллером и 24-битным цветовым процессором способным распознавать 16770000 цветов.
С датчиком может поставляться дополнительная лампа подсветки.
Серия CD1 включает 4 модели с дальность действия: 210-270, 90-150, 50-100, 31-39 мм.
ДЦ действует по принципу сравнения цветовой палитры объекта с запрограммированной и хранимой в памяти процессора.
Любой объект характеризуется уникальным набором красок. Таким образом, ДЦ способен сортировать объекты по целому ряду признаков, например:
не верный уровень жидкости в бутылке, не верная установка пробки и этикетки, значительные повреждения, загрязненность...
Если палитра объекта отличается от заданной, изменяется состояние выходного сигнала датчика (PNP).
Датчик распознавания контуров (очертаний) серии CVS3
предназначен для сортировки и инспектирования заготовок по очертанию. ДК серии CVS3 является самостоятельным прибором,
оборудован цифровой камерой, лампой подсветки, контроллером и 24-битным цветовым процессором способным распознавать 16770000 цветов.
С датчиком может поставляться дополнительная лампа подсветки.
Серия CD3 включает 3 модели с дальность действия: 90-150, 31-39, 36-38 мм.
ДК действует по принципу сравнения контура объекта с эталонным изображением (фотографией), хранимым в памяти процессора.
Датчик может решить такую задачу, как правильность нанесения надписи, - искажение, не чекая прорисовка, не правильное положение и т.п.
вызывают изменение состояния выходного сигнала (PNP).
Система промышленного зрения MVS
включает камеру распознавания образов, камеру измерений, цветную камеру OCR.
Камеры подключаются к контроллеру. Каждая камера снабжена собственным видео-процессором и, выполняя характерную ей функцию сравнения объектов, посылает в контроллер готовый результат сравнения.
Контроллер осуществляет обработку и преобразование в выходной сигнал (PNP, NPN) и цифровой RS-232.
Все три камеры, подключенные к контроллеру составляют полноценную систему идентификации объекта по всем визуальным признакам.
Камеры образов и измерений имеют по 16 окон обследования, камера OCR - 4 окна обследования на каждый банк памяти. На каждую камеру (со стороны контроллера)
отводится по 32 банка памяти...
